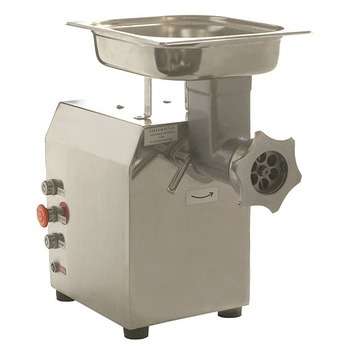

Машина для измельчения мяса МИМ-80


Технические характеристики
Производительность, кг/ч, не менее 80
Производительность при повторном измельчении котлетной массы, кг/ч, не менее 26
Номинальная потребляемая мощность, кВт 0,81
Питающая электросеть:
— род тока
— номинальное напряжение, В
— частота тока, Гц
однофазный
переменный
220
50
Частота вращения шнека, об/мин
187
Габаритные размеры, мм не более:
— длина
— ширина
— высота

500
300

570
Масса, кг, не более 27
Примечание: производительность мясорубок указана при измельчении говяжьего мяса 2-го сорта через решётку с отверстиями диаметром 5 мм.
Параметры решеток
Номер решетки 2 3
Наружный диаметр, мм 60 60
Диаметр отверстий, мм 5 9
Количество отверстий 42 12

Подробное описание

Мясорубки МИМ-80 предназначены для измельчения мяса и рыбы на фарш, повторного измельчения котлетной массы и набивки колбас на предприятиях общественного питания.

Мясорубки выпускаются в исполнении УЗ по ГОСТ 15150-69 для эксплуатации при температуре от плюс 1 до плюс 40°С.

Мясорубки МИМ-80 производятся в соответствии с требованиями стандарта СТБ ИСО 9001:2001, имеют белорусский, украинский и российский сертификаты соответствия, Сертификат соответствия директивам Евросоюза — CE и Сертификат на знак безопасности B.

Машины выполнены в однофазном и трёхфазном исполнении для включения в сеть переменного тока.

Мясорубки оснащены функцией «Реверс», которая позволяет при наматывании жил освободить шнек без дополнительной разборки машин. Также установлен практически бесшумный червячный редуктор. Машины выпускаются с облицовкой из нержавеющей стали.

Установленный в мясорубках МИМ-80 червячный редуктор обеспечивает бесшумную, плавную и равномерную работу машин, улучшает их эксплуатационные свойства и увеличивает продолжительность работы. В процессе работы машин отпадает необходимость в проведении регулировок, а потребность в выполнении текущего ремонта значительно уменьшается.

Устройство и работа мясорубки МИМ-80

Мясорубка состоит из собственно мясорубки, привода и съёмной чаши. Собственно мясорубка в сборе состоит из алюминиевого корпуса, в котором вращается шнек, зажимной гайки, двустороннего ножа, решетки, кольца упорного и ножа подрезного, облицовки из нержавеющей стали.

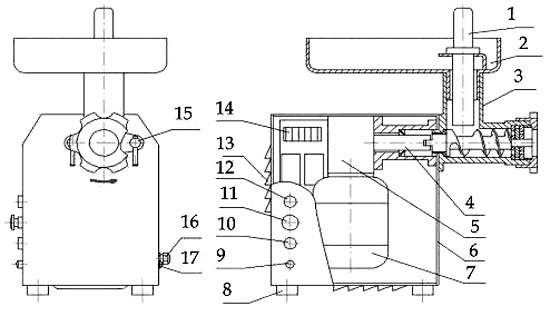

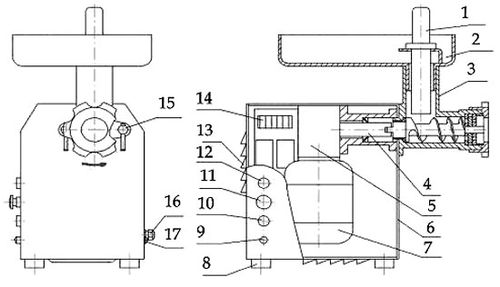

1-Толкач; 2-Чаша; 3-Собственно мясорубка. Привод: 4-Вал приводной; 5-Редуктор; 6-Облицовка; 7-Электродвигатель; 8-Амортизатор; 9-Светодиод "Сеть"; 10-Кнопка "Реверс"; 11-Кнопка "Стоп"; 12-Кнопка "Пуск"; 13-Облицовка задняя; 14-Блок зажима; 15-Зажим; 16-Кабельный ввод; 17-Зажим заземления.

На передней части корпуса собственно мясорубки имеется наружная резьба, на которую навинчивается гайка зажимная, а на задней части — фланец, которым корпус крепится к приводу. Крепление корпуса производится резьбовыми зажимами.

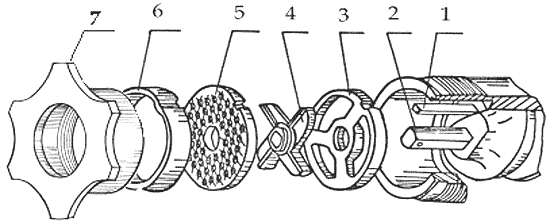

1-Шпонка; 2-Шнек; 3-Нож подрезной; 4-Нож двусторонний; 5-Решётка; 6-Кольцо упорное; 7-Гайка зажимная

Над загрузочным отверстием расположен несъёмный предохранитель, исключающий возможность попадания руки обслуживающего персонала к шнеку работающей мясорубки. На боковой стороне облицовки расположены кнопки «Пуск», «Стоп» и «Реверс».

Перерабатываемый продукт из чаши вручную подается к горловине корпуса мясорубки, а затем толкачом к вращающемуся шнеку. Увлекаемый шнеком продукт проходит последовательно через набор режущего инструмента.

Для получения фарша разной степени измельчения мясорубка снабжена набором ножевых решеток с отверстиями различных размеров. Решетка вставляется в корпус мясорубки и удерживается от проворачивания шпонкой.
