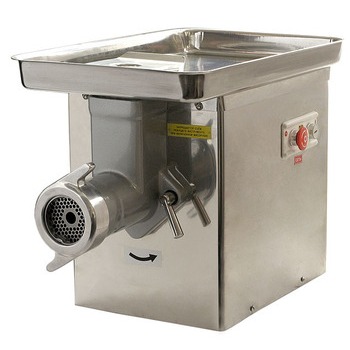

Мясорубка МИМ-600 ТоргМаш (Беларусь)

Технические характеристики
Наименование параметра МИМ-600
Производительность, кг/ч, не менее 600
Производительность при повторном измельчении котлетной массы, кг/ч, не менее 200
Номинальная потребляемая мощность, кВт 2,71
Питающая электросеть:
— род тока
— номинальное напряжение, В
— частота вращения шнека, об/мин

трёхфазный, переменный
380
250
Габаритные размеры, мм, не более:
— длина
— ширина
— высота

765
450
576
Масса, кг, не более 56
Практическая производительность мясорубки зависит от скорости подачи оператором порезанного кусочками продукта к шнеку, сортности перерабатываемого мяса, качества заточки инструмента


Параметры решёток
Номер решётки 1 (по заказу) 2 3
Наружный диаметр, мм 105 105 105
Диаметр отверстий, мм 3 5 9
Количество отверстий 276 132 54

Подробное описание

Мясорубка МИМ-600 предназначена для измельчения мяса и рыбы на фарш, повторного измельчения котлетной массы и набивки колбас на предприятиях общественного питания.

Мясорубка выпускается в исполнении УЗ по ГОСТ 15150-69 ТУ5.899-111901-88 для эксплуатации при температуре от плюс 1 до плюс 40 °С.

Устройство и работа мясорубки

Мясорубка состоит из собственно мясорубки и привода. Собственно мясорубка в сборе состоит из алюминиевого корпуса, в котором вращается шнек, зажимной гайки, двухсторонних ножей, набора ножевых решеток, кольца упорного и ножа подрезного.

1-Толкач; 2-Собственно мясорубка. Привод: 3-Вал приводной; 4-Отверстие для контроля уровня масла; 5-Облицовка передняя; 6-Пробка сливная; 7-Зажим заземления; 8-Облицовка задняя; 9-Электродвигатель; 10-Кнопка «Пуск»; 11-Кнопка «Стоп»; 12-Пробка; 13-Чаша с предохранителем; 14-Зажим; 15-Опора; 16-Блок зажимов; 17-Индикатор.

На передней части корпуса собственно мясорубки имеется наружная резьба, на которую навинчиваются гайка зажимная, а на задней части — фланец, которым корпус крепится к приводу.

Крепление корпуса производится резьбовыми зажимами. Над загрузочным отверстием расположен несъемный предохранитель, исключающий возможность попадания руки обслуживающего персонала к шнеку работающей мясорубки.

Перерабатываемый продукт из чаши вручную подается к горловине корпуса мясорубки, а затем толкачом к вращающемуся шнеку. Увлекаемый шнеком продукт проходит последовательно через набор режущих инструментов.

Для получения фарша разной степени измельчения мясорубка снабжена набором ножевых решёток с отверстиями различных размеров.

1-Шпонка; 2-Шнек; 3-Нож подрезной; 4-Нож двухсторонний; 5-Решётка с отверстиями 9мм; 6-Решётка с отверстиями 5мм; 7-Кольцо упорное; 8-Гайка зажимная.
